氣動蝶閥
優點：
1) 改性PP閥瓣，性能更好
2) 本體和密封墊特殊加厚
3) 材質符合飲用水標準
4) 材料經過納米改性，提高產品耐壓性及抗沖擊性能
5) 原料添加抗紫外線吸收劑和抗氧劑，提高產品耐候性，耐老化性能
描述：
1) 材質: UPVC, CPVC, PPH, PVDF
2) 尺寸: 1?" - 12"; 50mm - 315mm ; DN40 - DN300
3) 標準: ANSI, DIN, JIS
4) 連接: 法蘭
5) 工作壓力: 1?" - 6" 150PSI; 8" - 12" 120PSI
6) 執行器最小氣壓: 45PSI; 最大操作壓力: 120PSI
7) 操作溫度: UPVC(5~55℃); CPVC & PPH(5~90℃);PVDF(-20~120℃)
8) 本體顏色: UPVC(深灰色), CPVC(淺灰色), PPH(米黃色),PVDF(象牙色）
1) 改性PP閥瓣，性能更好
2) 本體和密封墊特殊加厚
3) 材質符合飲用水標準
4) 材料經過納米改性，提高產品耐壓性及抗沖擊性能
5) 原料添加抗紫外線吸收劑和抗氧劑，提高產品耐候性，耐老化性能
描述：
1) 材質: UPVC, CPVC, PPH, PVDF
2) 尺寸: 1?" - 12"; 50mm - 315mm ; DN40 - DN300
3) 標準: ANSI, DIN, JIS
4) 連接: 法蘭
5) 工作壓力: 1?" - 6" 150PSI; 8" - 12" 120PSI
6) 執行器最小氣壓: 45PSI; 最大操作壓力: 120PSI
7) 操作溫度: UPVC(5~55℃); CPVC & PPH(5~90℃);PVDF(-20~120℃)
8) 本體顏色: UPVC(深灰色), CPVC(淺灰色), PPH(米黃色),PVDF(象牙色）

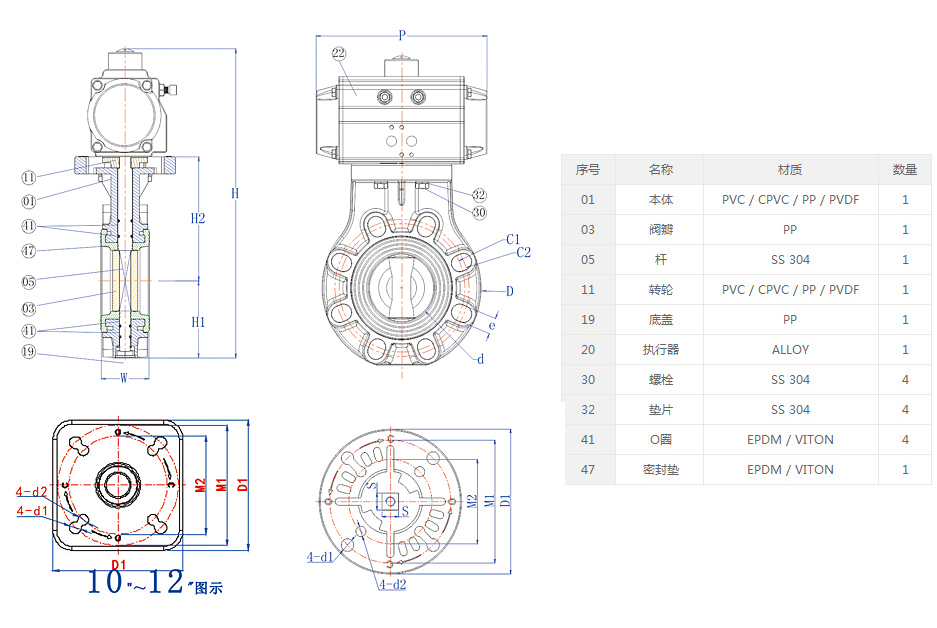

產品規格（單位: MM）
UPVC/CPVC
單位： MM
| 尺寸 | d | C1 | C2 | H | H1 | H2 | D | D1 | M1 | M2 | d1 | d2 | S | W | P | n-e | 操作力矩 (N·M) | |
| JIS | DIN/ANSI | |||||||||||||||||
| 1?'（40） | 40.00 | 98.00 | 110.00 | 298.00 | 74.00 | 114.00 | 148.00 | 105.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 34.00 | 168.00 | 4-19 | 12 | |
| 2'（50） | 52.00 | 120.00 | 125.00 | 315.00 | 81.00 | 124.00 | 162.00 | 105.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 44.00 | 168.00 | 4-19 | 15 | |
| 2?'（65） | 66.00 | 140.00 | 145.00 | 346.00 | 89.50 | 129.00 | 179.00 | 105.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 46.00 | 219.00 | 4-19 | 18 | |
| 3'（80） | 78.50 | 150.00 | 160.00 | 370.00 | 97.50 | 145.00 | 195.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 13.90 | 57.00 | 219.00 | 8-19 | 20 | |
| 4'（100） | 104.00 | 175.00 | 190.50 | 413.00 | 112.50 | 160.00 | 225.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 13.90 | 60.00 | 249.00 | 8-19 | 30 | |
| 5'（125） | 127.00 | 210.00 | 216.00 | 443.00 | 127.50 | 175.00 | 255.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 16.90 | 66.00 | 249.00 | 8-23 | 42 | |
| 6'（150） | 151.00 | 240.00 | 241.00 | 482.50 | 140.00 | 190.00 | 280.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 16.90 | 72.00 | 274.00 | 8-23 | 48 | |
| 8'（200） | 200.00 | 290.00 | 298.00 | 568.00 | 172.50 | 219.50 | 340.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 21.90 | 82.00 | 315.00 | 12-23 | 8-23 | 80 |
| 10'（250） | 251.00 | 350.00 | 362.00 | 673.00 | 205.00 | 257.00 | 410.00 | 125.00 | 125.00 | 102.00 | 12.50 | 10.50 | 21.90 | 92.00 | 417.00 | 12-25 | 180 | |
| 12'（300） | 290.00 | 400.00 | 431.00 | 776.00 | 242.50 | 302.00 | 485.00 | 125.00 | 125.00 | 102.00 | 12.50 | 10.50 | 26.90 | 98.00 | 452.00 | 16-25 | 12-25 | 400 |
PPH/PVDf
單位: MM
| 尺寸 | d | C1 | C2 | H | H1 | H2 | D | D1 | M1 | M2 | d1 | d2 | S | W | P | n-e | 操作力矩 (N·M) | |
| JIS | DIN/ANSI | |||||||||||||||||
| 1?'（40） | 40.00 | 98.00 | 110.00 | 298.00 | 74.00 | 114.00 | 146.00 | 104.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 34.00 | 168.00 | 4-19 | 12 | |
| 2'（50） | 52.00 | 120.00 | 125.00 | 315.00 | 81.00 | 124.00 | 159.70 | 104.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 44.00 | 168.00 | 4-19 | 15 | |
| 2?'（65） | 66.00 | 140.00 | 145.00 | 345.00 | 89.00 | 128.50 | 176.20 | 104.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 46.00 | 219.00 | 4-19 | 18 | |
| 3'（80） | 78.50 | 150.00 | 160.00 | 367.00 | 96.00 | 143.50 | 191.50 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 13.90 | 57.00 | 219.00 | 8-19 | 20 | |
| 4'（100） | 104.00 | 175.00 | 190.50 | 410.50 | 111.3 | 158.70 | 222.00 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 13.90 | 60.00 | 249.00 | 8-19 | 30 | |
| 5'（125） | 127.00 | 210.00 | 216.00 | 438.00 | 125.00 | 172.50 | 252.00 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 16.90 | 66.00 | 249.00 | 8-23 | 42 | |
| 6'（150） | 151.00 | 240.00 | 241.00 | 474.80 | 136.20 | 186.10 | 275.20 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 16.90 | 72.00 | 274.00 | 8-23 | 48 | |
| 8'（200） | 200.00 | 290.00 | 298.00 | 559.30 | 168.20 | 215.10 | 335.00 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 21.90 | 82.00 | 315.00 | 12-23 | 8-23 | 80 |
| 10'（250） | 251.00 | 350.00 | 362.00 | 661.00 | 199.00 | 251.00 | 403.90 | 123.00 | 123.80 | 102.00 | 12.50 | 10.50 | 21.90 | 92.00 | 417.00 | 12-25 | 180 | |
| 12'（300） | 290.00 | 400.00 | 431.00 | 761.00 | 235.30 | 294.80 | 477.70 | 125.00 | 123.8.00 | 102.00 | 12.50 | 10.50 | 26.90 | 98.00 | 452.00 | 16-25 | 12-25 |
400 |
